在電子制造領域，三防漆作爲保護電路闆免受潮濕 、鹽霧、黴菌等環境侵蝕的關鍵材料，其性能直接影響産品的可靠性與壽命。在傳統工藝中，溶劑型三防漆曾被大量使用。然而随著(zhe)環保要求與生産效率的提升，UV三防漆憑借其獨特優勢逐漸成爲行業主流 ，與傳統溶劑三防漆相比，其在性能 、環保性和操作便捷性等方面都展現出瞭(le)顯著的優勢。
一、性能優勢：全方位防護(hù)與耐候性升級(jí)
1. 複(fù)合防護(hù)性能強化
UV三防漆採(cǎi)用特殊改性UV樹脂 ，通過紫外光與濕氣雙重固化機制，形成緻密交聯結構 。其耐擊穿強度達125kV/mm以上 ，耐鹽霧時間超過960小時 ，可在-40℃至250℃寬溫域内保持穩定，遠超溶劑型三防漆的常規耐溫範圍（-20℃至120℃）。在新能源汽車電池管理系統（BMS）的實測中，UV三防漆塗覆的電路闆在-40℃至150℃溫度循環測試後，附著(zhe)力仍保持0級（無法剝離），而溶劑型塗層出現局部開裂。
2. 抗化學(xué)腐蝕(shí)能力提升
UV三防漆對弱酸 、弱堿及溶劑油的耐受性顯著優於(yú)溶劑型産品 。在船舶電子設備的鹽霧加速腐蝕實驗中 ，UV塗層表面未出現鏽蝕或膨脹，而溶劑型塗層在480小時後即出現明顯腐蝕痕迹。其抗硫化性能亦表現突出，在高溫高濕環境下 ，UV塗層的介電常數變化率低於(yú)5%，確(què)保信号傳輸穩定性 。
3. 機(jī)械防護(hù)性能優化
通過軸彎曲實驗（軸直徑3mm，膜厚0.06mm）驗證，UV三防漆塗層在180°彎曲後無裂紋，而溶劑型塗層在90°彎曲時即出現剝(bō)落。這一特性使其适用於(yú)需要頻繁插拔的連接器接口 ，如工業控制設備的I/O端口。
二、環(huán)保特性：零VOC排放與資源節(jié)約
1. 無(wú)溶劑(jì)配方
UV三防漆固含量達100%，施工過程無揮發性有機化合物（VOC）排放，符合歐盟RoHS指令及中國GB 30981-2020标準。相比之下，溶劑型三防漆VOC含量通常在50%-70%之間，需配備(bèi)專用廢氣處(chù)理設備(bèi)，增加企業環保成本 。
2. 低氣(qì)味與(yǔ)安全性
UV三防漆採(cǎi)用低粘度樹脂 ，氣味等級低於(yú)2級（溶劑型爲4-5級），操作人員無需佩戴防毒面具即可作業。其閃點高於(yú)100℃，遠高於(yú)溶劑型産品的15-30℃，顯著降低火災風險。
3. 材料利用率提升
UV三防漆支持選擇性噴塗工藝 ，通過編(biān)程控制的XY軸噴塗設備(bèi) ，可将材料浪費率控制在3%以内 ，而溶劑型噴塗的浪費率通常達15%-20%。在5G基站電路闆的大規模生産中，這一差異可每年節約數噸塗料。
三、施工效率：秒級(jí)固化與自動(dòng)化兼容
1. 光濕氣(qì)雙重固化機(jī)制
UV三防漆在365nm紫外光照射下，10-15秒即可實現表幹，未照射區域通過濕氣在48-72小時内完成深層(céng)固化。相比之下，溶劑型三防漆需在25℃環境下晾幹2-4小時，或通過60℃熱風循環烘烤1小時，生産(chǎn)周期延長3-6倍 。
2. 膜厚控制精準(zhǔn)
通過調整塗料粘度（60-1000mPas），UV三防漆可實現50-200μm的膜厚控制 ，滿足不同應用場景需求。例如 ，在消費電子産品的微型PCB上採(cǎi)用50μm薄塗，在工業控制設備(bèi)的厚膜PCB上採(cǎi)用200μm厚塗，而溶劑型塗層的膜厚波動通常達±30%。

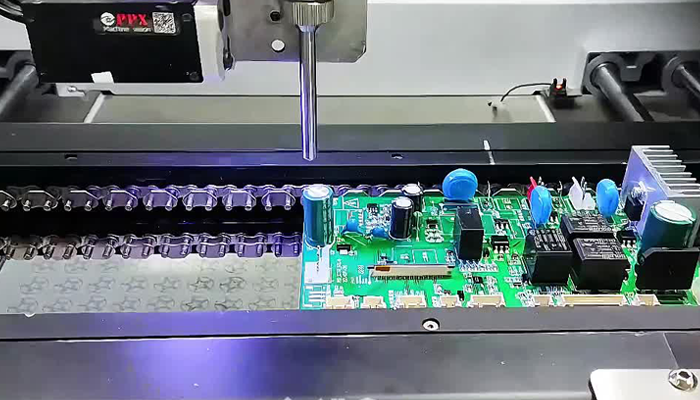

3. 自動(dòng)化生産(chǎn)兼容
UV三防漆支持半自動或全自動機械噴塗，與SMT貼片線無縫對接。在某汽車電子工廠的實測中 ，採(cǎi)用UV三防漆後 ，單線産能從每小時800片提升至2000片，設備(bèi)綜合效率（OEE）提高40%。
四、使用注意事項 ：規範(fàn)操作確(què)保性能
1. 基材預(yù)處(chù)理要求
清潔度：需用異丙醇或專用清洗劑去除PCB表面灰塵、油污及氧化層(céng)，接觸角應小於(yú)10°。
遮蓋保護：對連接器、插座等敏感區域使用可撕性阻焊膠遮蓋，避免塗層(céng)滲入導緻接觸(chù)不良 。
烘闆除濕：60℃烘烤10-20分鍾，確(què)保基材含水率低於(yú)0.5%，防止塗層起泡。
2. 施工環(huán)境控制
溫度與濕度 ：施工環境溫度需保持在16-30℃，相對濕度低於(yú)75%。濕度過高會導緻濕氣固化不完全，溫度過低則延長(zhǎng)紫外固化時間 。
光照條件：紫外燈強度需達到100mW/cm²以上，光源與塗層(céng)距離控制在10-15cm，確(què)保均勻照射。
3. 安全防護(hù)措施
個人防護：操作人員需佩戴化學防護眼鏡、防靜電(diàn)手套及N95口罩，避免皮膚直接接觸(chù)塗料。
設備維護 ：噴(pēn)槍、毛刷等工具使用後(hòu)需立即用異丙醇清洗，防止塗料固化堵塞。
應急處理：若塗料濺入眼睛 ，需用流動清水沖(chōng)洗15分鍾並(bìng)就醫；皮膚接觸後用肥皂水清洗。
4. 質量檢(jiǎn)驗(yàn)标準
外觀檢查 ：塗層(céng)應均勻、無氣泡、針孔或流挂，厚度用測(cè)厚儀檢測(cè) ，偏差控制在±10%以内。
附著力測試：按GB/T 9286标準進行劃格試驗，結果需達(dá)到0級（切割邊(biān)緣完全平滑，無脫落）。
耐候性驗證：通過-40℃至150℃溫度循環測(cè)試（100次）及鹽霧試驗（960小時），確(què)保長期可靠性。
UV三防漆憑借其複合防護性能、零VOC排放、秒級固化效率及自動化兼容性，已成爲電子制造行業升級的關鍵材料。通過嚴格遵循施工規範與質量檢驗标準，企業可顯著提升産品可靠性，同時降低環保成本與生産周期。随著(zhe)《電子工業用塗料中有害物質限量》等國家标準的實施，UV三防漆的市場滲透率将持續攀升，推動行業向綠色、高效方向轉型。更多關於(yú)UV三防漆的應用知識請持續關注《研泰化學官網》~
