在電子電器、新能源 、軍工、醫療等衆多行業領域，有機矽灌封膠發揮著至關重要的作用。它能夠對電子設備等産品進行有效的密封與保護，将灰塵、潮氣 、水分等隔絕在外 ，抵禦高低溫變化，保障元器件安穩工作。然而，要使有機矽灌封膠充分發揮其性能，瞭解其固化原理、過程以及影響固化的因素至關重要。這不僅關系到産品的質量和使用壽命，還直接影響著生産效率和成本。因此，深入瞭解有機矽灌封膠的固化相關内容具有重要的現實意義。
一、有機(jī)矽(guī)灌封膠的固化原理
（一）縮合型有機矽灌封膠
縮合型有機矽灌封膠的固化核心在於(yú)矽醇（Si-OH）基團間的縮合反應。在固化過程中，這些矽醇基團通過交聯反應，逐漸形成穩定的矽氧鍵（Si-O-Si），從而實現從液态到固态的轉變。水分在這一反應中起到瞭(le)關鍵的催化作用 ，促進瞭(le)反應的快速進行。其化學本質是錫系催化劑驅動的脫醇反應，适用期通常爲15—40分鍾 ，在25℃下完全固化需8—24小時。不過，縮合型有機矽灌封膠也存在一些缺陷 ，例如粘接力相對較弱 ，元器件振動脫落風險較高。
（二）加成型有機矽灌封膠
加成型有機矽灌封膠一般以含乙烯基的聚二有機矽氧烷爲基礎聚合物，含多個Si-H鍵的聚有機矽氧烷爲交聯劑，在鉑金催化劑的作用下 ，於(yú)室溫或加熱條件下進行反應，且反應過程中沒有小分子産生 。這種固化方式具有諸多優勢，如收縮率低，可深層灌封，硫化過程中沒有低分子物質産生。但同時也存在一些不足，比如對元件或灌封腔體壁的附著(zhe)力較低。
（三）單組份有機矽灌封膠
單組份有機矽灌封膠主要依靠環境濕氣引發水解縮合反應實現固化。其存在明顯的緻命缺陷，即固化深度受限，最大固化深度一般不超過20mm，並(bìng)且收縮率大於(yú)0.5%。在RH60%的環境中，24小時固化深度僅能達到3.2mm。
二、有機矽(guī)灌封膠的固化過(guò)程
（一）雙組份有機矽灌封膠

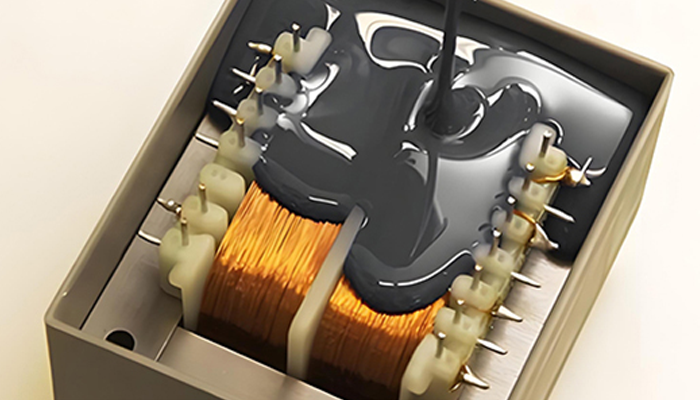

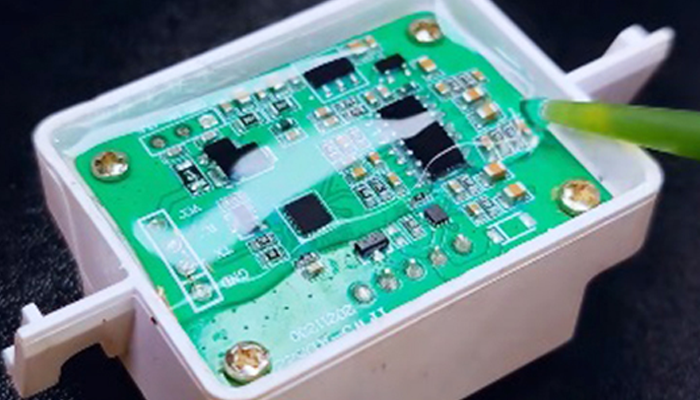

以常見的雙組份有機矽灌封膠爲例 ，其操作流程如下 ：首先，準確稱量A組分（膠料）、B組分（固化劑）和C組分（啞光劑），一般重量比爲A:B:C=100:10:1。在稱量前 ，對A組分膠料應适當攪拌 ，使沉入底部的顔料（或填料）分散到膠液中；B、C組分應在密封狀态下充分搖動容器。接著(zhe)，将B、C組分加入裝有A組分的容器中混合均勻 ，可採用手動或機械攪拌方式 ，但混合時應避免高速長時間攪拌而産生高溫（勿高於(yú)38℃），以免操作時間縮短而加快固化，緻使來不及操作 。然後 ，把混合均勻的膠料盡快灌封到需要灌封的産品中 。灌封好的制件置於(yú)室溫下固化，初固後可進入下道工序 ，完全固化需10—24小時。夏季溫度高，固化會快一些；冬季溫度低，固化會慢一些。
（二）加成型有機矽灌封膠
加成型有機矽灌封膠以含乙烯基矽油與含氫矽油的Hydrosilylation反應實現固化 。在分子設計上 ，通過合理的配方和工藝控制 ，能夠實現收縮率<0.1%，粘接強度提升至1.8MPa的性能飛躍。其熱固化優勢明顯，在80℃/15min的條件下即可完成深層(céng)固化，生産(chǎn)效率提升6倍。不過 ，在實際應用中，80℃是熱固化安全阈值 ，超出此溫度将引發微氣泡群和熱應力損傷。
（三）單組份有機矽灌封膠
單組份有機矽灌封膠的固化過程相對簡單，它是通過吸收空氣中的濕氣來固化的 。在常溫條件下，膠料混合後存放時間較長，但在加熱條件下可快速固化，這一特性特别利於(yú)自動生産線上的使用。不過，由於(yú)其固化依賴空氣濕氣 ，如果灌封厚度過大，深處的膠液無法快速接觸到濕氣，發生硫化反應就會變(biàn)慢 ，甚至可能出現固化不完全的情況。
三、影響有機(jī)矽(guī)灌封膠固化的因素
（一）環境因素
環境溫度對有機矽灌封膠的固化速度有著(zhe)顯著影響 。環境溫度越高，固化速度越快；當環境溫度達到80度時，某些雙組份有機矽灌封膠隻需要15分鍾就能完成徹(chè)底固化。而環境溫度較低時 ，固化速度則會減慢。空氣濕度也會影響單組份有機矽灌封膠的固化速度 ，空氣濕度越高，發生固化反應越快。
（二）膠層厚度
膠層(céng)厚度直接影響固化速度 。膠層(céng)越薄，發生固化反應越快；膠層(céng)越厚，深處的膠液無法快速接觸到濕氣（對於(yú)單組份膠）或熱量傳遞不均勻（對於(yú)熱固化膠），發生硫化反應或固化反應就會慢一些 。
（三）攪拌方式
攪拌方式不當會影響固化效果。如果有機矽灌封膠存放時間過長(zhǎng)，有可能出現分層(céng)現象。如果沒有将物料攪拌均勻，将會導緻局部不能固化。因此，在使用前應将兩組物料攪拌均勻，攪拌時應小心攪拌速度不要太快以減少其中滞留空氣。同時，攪拌容器的大小也會影響攪拌效果，一般攪拌容器須是攪拌膠料的3倍左右。
（四）膠粘劑品質
膠粘劑品質是影響固化的重要因素之一 。如果膠粘劑過期 ，過瞭(le)保質期有可能發生質變，不能正常使用。因此，使用之前要查看保質期，不要使用過期的産品。此外，膠粘劑的質量也會影響其固化性能 ，選擇優質的産品，與有實力的供應商合作，能夠確(què)保膠粘劑的性能穩定。
（五）其他因素
使用過程中 ，有機矽灌封膠有可能與氮、磷或者硫等化合物接觸，也有可能與不飽(bǎo)和聚酯或者聚氨酯等産(chǎn)品接觸到，發生“中毒”現象，導緻無法正常固化。同時 ，在使用機器進行澆注時 ，氣壓與出膠量也十分重要。當AB物料料缸的壓力不同，出膠量會受到影響，直接影響固化效果，因此要盡可能控制好料缸的壓力，令其保持在同等水平。
四、結論
有機矽灌封膠的固化原理、過程以及影響固化的因素是一個複雜而又相互關聯的體系。不同類型的有機矽灌封膠具有不同的固化原理，其固化過程也各有特點。而環境因素 、膠層厚度 、攪拌方式、膠粘劑品質等多種因素都會對固化效果産生影響。在實際應用中，我們需要根據具體的使用要求和環境條件，選擇合适的有機矽灌封膠類型，並(bìng)嚴格按照操作規程進行操作，注意控制各種影響因素，以確(què)保有機矽灌封膠能夠完全固化並(bìng)達到最佳性能。隻有這樣，才能爲電子元器件等提供長期穩定的保護，提高産品的質量和可靠性。
五、展望
随著(zhe)科技的不斷進步和各行業對有機矽灌封膠性能要求的不斷提高，未來有機矽灌封膠的固化技術有望取得更大的發展。随著(zhe)自動化生産的發展，對有機矽灌封膠的固化過程控制将更加精準和智能化。通過實時監測和反饋控制，能夠更好地應對各種影響因素，確(què)保産品質量的穩定性和一緻性。此外，環保型有機矽灌封膠的研發也将成爲未來的重要發展方向，以滿足日益嚴格的環保要求。相信在不久的将來，有機矽灌封膠将在更多領域發揮更加重要的作用。
研泰化學作爲電子膠黏劑的研發生産廠家，期待與每一個用戶共同探索新的技術，解決應用工藝難題，提高生産效率、降低成本，赢得市場和用戶的認可！如何選擇适合的材料，以提升電子産品的性能和可靠性，可以持續關注研泰化學官網。有機矽灌封膠的有關問題研泰化學敬候您的垂詢。
